Espectroscopia Aplicada a Instrumentação Analitica









ESPECTROSCOPIA  APLICADA  INSTRUMENTAÇÃO ANALÍTICA


Em outra postagem nós abordamos a técnica relacionado com a cromatografia à gás, utilizada nas analises online e desta vez o nosso objetivo é apresentar uma outra técnica que é a “Espectroscopia”,  aplicada na identificação de dados “fisico-quimico”, obtida através da transmissão, absorção ou reflexão da energia radiante projetada em uma amostra.

O que é Espectroscopia?

O termo "espectroscopia" define as técnicas que utilizam radiação para se obter informação sobre a estrutura e as propriedades da matéria. O princípio básico partilhado por todas as técnicas espectroscópicas se resume basicamente em um feixe de radiação electro magnética direcionado para uma determinada amostra e na sequência observar como a amostra se comporta a um determinado estímulo. A resposta obtida é normalmente é registrada como uma função do comprimento de onda da radiação, em função do comprimento de onda, sendo conhecido como um espectro.

Nesta postagem  apresentamos  uma visão geral das técnicas espectroscópicas mais usadas e não apenas  as  técnicas que utilizam luz ultra violeta ou visível como o estímulo primário.

O nosso objetivo nesta postagem é nos concentrarmos em descrever os princípios e principais aplicações das técnicas, mantendo-se as discussões sobre detalhes técnicos.




a=Fonte de Luz, b=Filtro, c= Prisma, d=Janela, e= cubeta,  f=detetor, g=amplificador

O princípio básico partilhado  por todas as técnicas espectroscópicas é um feixe de radiação eletro magnética direcionado para uma amostra e observar como a amostra responde a um tal estímulo. A resposta obtida é normalmente gravada como uma função do comprimento de onda da radiação.

Um gráfico da resposta em função do comprimento de onda é conhecido como um espectro.

A técnica da Espectroscopia” é atualmente largamente aplicada nos analisadores do tipo online, para analise de gases e líquidos ;

a)     Espectrometro  por Infra-Vermelho

b)     Espectrometro  por Ultra-Violeta

c)     Espectrometro de Massa

d)     Espectrometro de  Raman

Introdução:

Vários componentes tem como caracteristica absorver a luz ultra violeta (UV) ou luz visível  (Vis.)  O diagrama abaixo mostra um feixe de radiação monocromatica de uma fonte radiativa  P0, direcionada a uma amostra. A absorção ocorre quando o feixe de radiação que atravessa a amostra tem potência radiante P.


A quantidade de radiação absorvida pode ser medida de varias formas:
Transmitância, T = P / P0
% Transmitância, %T = 100 T
Absorvância,
A = log10 P0 / P
A = log
10 1 / T
A = log
10 100 / %T
A = 2 - log
10 %T

A equação, A = 2 - log10 %T , vale lembrar pois permite calcular de forma simples a “absorção” de dados de transmitância porcentual.


Resumindo, se toda a luz que passa através de uma amostra não é absorvida a absorvância é igual a “zero” e a transmitância percentual é de 100%. Se toda a luz for integralmente absorvida, a transmitância percentual é igual a zero e a absorção é infinita.

Lei de  Beer-Lambert:

Agora vamos nos atentar a lei de Beer-Lambert,  explorar e procurar entender o seu significado. Isto é importante porque vai nos ajudar a entender  melhor o principio de funcionamento dos diversos analisadores contínuos do processo que utilizam a Espectroscopia como técnica de medição.

A=ebc

Onde A é absorvância (no unidades, sendo A = log10 P0 / P ) sendo;
e
é a absorvidade molar em unidades b é o comprimento do percurso da amostra, isto é o comprimento do trajeto na célula, em que a amostra esteja contida L mol-1 cm-1

Vamos expressar essa medida em centímetros, sendo c a concentração do composto na solução, expressa em mol L-1. A razão pela qual se prefere expressar a lei com esta equação é por a absorção é diretamente proporcional aos outros parâmetros, desde que a lei seja obedecida.

Agora, vamos supor que temos uma solução de sulfato de cobre (que aparece azul pois tem um máximo de absorção a 600 nm). Analisamos a maneira na qual a intensidade da luz (potência radiante) muda à medida que passa através da solução numa célula de 1 cm. Vamos olhar para a redução a cada 0,2 centímetros, como mostrado no diagrama abaixo.

 A Lei diz que a fracção da luz absorvida por cada camada de solução é a mesma.

Para nosso exemplo, vamos supor que esta fração é de 0,5 para cada 0,2 centímetros "layer" e calcular os seguintes dados:




A = ebc,  nos indica que a absorvância depende da quantidade total do composto absorvido quando a  luz através a amostra. Se nós plotarmos a absorvância e a concentração nos vamos conseguir obter uma linha reta que passa pela origem (0,0).



A relação linear entre  concentração e absorvância é ao mesmo tempo simples e de fácil compreensão e é por isto que se prefere expressar a lei de Lambert Beer, utilizando a absorvância como uma medição de absorção  % T.

Para facilitar o entendimento, o resultado gráfico de uma técnica espectroscópica seja ela qual for é que se obtenha como  resposta  uma função do comprimento de onda - ou mais comumente a frequência  chamado de espectro.

Sua impressão gráfica pode ser chamada espectrograma ou, por comodidade, simplesmente espectro; ou  largura de linha espectral.

No inicio o termo espectropia” designava o estudo da interação entre radiação e matéria como uma função do comprimento de onda (λ). De fato, historicamente, espectroscopia referia-se a ao uso de luz visível dispersa de acordo com seu comprimento de onda, e.g. por um prisma.

Após um período o conceito foi expandido para compreender qualquer medida de uma grandeza como função tanto de comprimento de onda ou frequência. Assim, este termo também pode se referir a uma resposta a um campo alternado ou freqüência variável (ν).

Uma posterior extensão do escopo da definição adicionou energia (E) como uma variável,  quando obtido o relacionamento próximo expresso por E = para fótons (h é a constante de Planck)

Espectrometro por Infra-Vermelho

I n t r o d u ç ã o

A luz de nossos olhos vêem é apenas uma pequena parte de um amplo espectro de radiação eletro magnética. No lado imediato de alta energia do espectro visível, encontra-se a radiação ultra violeta e no lado de baixa energia representa a  radiação do infra vermelho. A faixa da região do infra vermelho mais úteis para a análise de compostos orgânicos e que não é imediatamente adjacente ao espectro visível, é aquela que tem uma gama de comprimento de onda entre 2.500 a 16.000 nm, com uma gama de frequências correspondente de 1,9 * 1013-1,2 * 1014 Hz.



Photon  é a energia associada  a parte do infra vermelho (de 1 a 15 Kcal / mol) que não são suficientemente grandes para excitar elétrons, mas pode induzir a excitação de vibração e de grupos de átomos ligados covalentemente. As ligações covalentes em moléculas não são como barras rígidas, como a encontrada em kits de modelos moleculares, mas são mais pareocidas com molas mais duras que podem ser esticados e dobrados.

Assim, praticamente todos os compostos orgânicos que absorvem a radiação infra vermelho e que corresponde, em energia para estas vibrações. Espectrómetros de infra vermelhos, semelhante, em princípio, para o espectrómetro de UV-Visível descrito em outro lugar, permitem que os químicos possam  obter espectros de absorção de compostos que são um reflexo única de sua estrutura molecular. Um exemplo de tal espectro é por exemplo o agente aromatizante vanilina, mostrada abaixo no espectograma abaixo.




A complexidade deste espectro é típico de espectros infra vermelhos  e que ilustra a sua utilização na identificação de substâncias. A diferença no espectro entre 700 e 800 centímetros-1 é devida ao solvente (CCI4) absorção. Uma análise mais aprofundada (abaixo) mostra que este espectro também indica a presença de uma função aldeído, um hidroxilo fenólico e um anel de benzeno substituído. A imagem invertida da absorção, em comparação com os espectros de UV-visível, é característico. Assim, uma amostra que não absorvem nada iria gravar uma linha horizontal a 100% de transmitância (parte superior do gráfico).
A escala de frequência, na parte inferior do gráfico é dado em unidades de centímetros recíprocos (cm-1) em vez de Hz, porque os números são mais manejável. O centímetros recíprocos é o número de ciclos de onda por um centímetro, e que, a frequência em ciclos por segundo ou Hz é igual ao número de ciclos de onda em 3 * 1010 centímetros (a distância percorrida pela luz em um segundo). Unidades de comprimento de onda estão em micrômetros, mícron (μ), em vez de nanômetros, pela mesma razão. Os espectros de infra vermelho são apresentados em uma escala de frequência linear, como mostrado aqui, mas em alguns textos antigos uma escala linear de comprimento de onda é utilizado.


Os espectros de infra vermelhos podem ser obtidos a partir de amostras em todas as fases (líquida, sólida e gasosa). Os líquidos são geralmente examinados como fosse um filme fino prensado entre duas placas de sal polida (notar que o vidro absorve a radiação infra vermelha, enquanto que é transparente de NaCl). Se solventes são usados ​​para dissolver os sólidos, deve ser tomado cuidado para evitar obscurecer regiões espectrais importantes pelo solvente de absorção. Solventes  tais como o tetracloreto de carbono, clorofórmio, tetracloroetano são comumente usados. Alternativamente, os sólidos podem ser incorporados em qualquer um disco KBr fina, preparado sob alta pressão, ou em mistura com um pouco de líquido não volátil e moída para dar uma pasta (ou suspensão) que está espalhado entre as placas de sal.


Espectroscopia Vibracional

A molécula composta de n-átomos tem 3n graus de liberdade, seis dos quais são traduções e as rotações da própria molécula. Isto deixa-3n-6 graus de liberdade vibracional (3n-5 se a molécula é linear). Modos de vibração são muitas vezes recebem nomes descritivos, como alongamento, flexão, tesoura, balançando e torcer. A molécula de quatro átomos de formaldeído, o espectro da fase gasosa que é mostrada abaixo, fornece uma lista destas condições. Esperamos seis vibrações fundamentais (12 menos 6), e estes foram designados para as absorções do espectro. Para ver a molécula de formaldeído exibir uma vibração, clique em um dos botões sob o espectro, ou clique em um dos picos de absorção no espectro.

Gas Phase Infrared Spectrum of Formaldehyde, H2C=O











A freqüência exata para que uma determinada vibração ocorre é determinado pelas forças dos títulos envolvidos e a massa dos átomos componentes. Para uma discussão mais detalhada desses fatores. Na prática, os espectros  infra vermelho normalmente não exibir sinais de absorção diferentes para cada um dos 3n-6 modos vibracionais fundamentais de uma molécula. O número de absorções observadas podem ser aumentadas de aditivo e subtrativo interações levam à combinação de tons e tons fundamentais das vibrações, em muito da mesma maneira que as vibrações do som de um instrumento musical de interagir. Além disso, o número de absorções observadas podem ser diminuídas por simetria molecular, as limitações do espectrómetro, e regras de seleção espectroscópicos.

Uma regra de seleção que influencia a intensidade de absorção de infra vermelhos, é que uma mudança no momento de dipolo deve ocorrer para uma vibração para absorver a energia do infra vermelho. Bandas de absorção associadas à ligação C = O alongamento são geralmente muito forte porque uma grande mudança no dipolo ocorre nesse modo.

Algumas tendências gerais:

As regiões gerais do espectro infra vermelho e no qual vários tipos de bandas vibracionais são observados estão descritos no seguinte quadro. Note-se que as secções de cor azul acima a linha a tracejado referem-se a vibrações de estiramento, e a banda de cor verde abaixo da linha de dobragem engloba vibrações. A complexidade dos espectros de infra vermelho no 1450-600 cm-1 região torna difícil atribuir a todas as bandas de absorção, e por causa dos padrões originais encontram, é freqüentemente chamado a região de impressão digital. Bandas de absorção em 4000 para a CM-1450 é uma região geralmente devido a vibrações de estiramento de unidades diatômicas, e isto é por vezes chamada a região de frequência grupo.











Grupo de Frequências

Informações detalhadas sobre as absorções de infra vermelho observadas por vários átomos e grupos ligados geralmente é apresentado em forma tabular. A tabela a seguir fornece uma coleção de tais dados para os grupos funcionais mais comuns.

Seguindo o esquema de cores do gráfico, alongamento absorções estão listados na seção azul-shaded e absorções de flexão na parte sombreada verde.
Descrições mais detalhadas para certos grupos (por exemplo, alcenos, Arenas, álcoois, aminas e compostos de carbonila) pode ser vista clicando no nome da classe funcional.





Uma vez que a maioria dos compostos orgânicos têm ligações CH, regra útil é que a absorção no 2850-3000 cm-1 é devido ao estiramento CH sp3, e que, de absorção acima de 3000 cm-1 é de estiramento CH sp2 ou estiramento CH se ele está próximo 3300 centímetros-1.

Para ilustrar a utilidade dos espectros de absorção de infra vermelhos, são apresentados exemplos de cinco isômeros C4H8O abaixo das suas fórmulas estruturais correspondentes. Os cinco espectros podem ser examinados, por sua vez, clicando no botão "Alternar Spectra". Tente associar cada espectro (A - E), com um dos isômeros na linha acima. Quando você tiver feito atribuições conferir suas respostas clicando sobre a estrutura ou o nome de cada isômero.


Espectrometro por Ultra-Violeta

O comprimento de onda da luz visível e ultra violeta são substancialmente o comprimento de onda da radiação infra vermelha. O espectro UV está situada entre 100 nm e 400 nm.
A UV-Visspectrophotometer mede a quantidade de luz absorvida em cada comprimento de onda das regiões UV e visível do espectro electro magnético. Um espectrofotômetro UV ou visível tem o mesmo design básico como um espectrofotômetro de infra vermelho.

Em um UV Visspectrophotometer padrão, o feixe de luz é dividido; metade do feixe (o feixe de amostra) é dirigido através de uma célula transparente que contém uma solução do composto a ser analisado, e um meio (o feixe de referência) é dirigido através uma célula idêntica que não contém o composto, mas contém o solvente.

Os solventes são escolhidos para ser transparente na região do espectro a ser utilizado para a análise.

O analisador foi projetado para que ele possa fazer uma comparação das intensidades dos dois feixes, uma vez que varre todo o região abrangendo os comprimentos de onda.


Se o composto absorve luz com um determinado comprimento de onda, a intensidade do feixe de amostra (IS) vai ser menor do que a do feixe de referência (RI).

A absorção de radiação de uma amostra é medido em vários comprimentos de onda e representado por um gravador para se obter o espectro, que é uma representação gráfica do comprimento de onda de toda a região contra a absorção (A) da luz em cada comprimento de onda (nm).

O espectro mostra uma variação de  200-400 nm. Como a absorção de dióxido de carbono atmosférico torna-se significativo abaixo de 200 nm, na região de 100-200 nm o geralmente não é verificado a menos que sejam empregadas técnicas ar livre especiais.

O comprimento de onda de absorção é normalmente classificado como λmaxwhich representa o comprimento de onda no ponto mais alto do curve.

absorção de energia é avaliado como absorvância (não transmitância como em espectros no infra vermelho) A absorvância a um comprimento de onda particular, é definido pela equação descrita  a seguir:

Espectroscopia On-line  UV / Vis   “in situ”

Tempo de medição dos parâmetros de multi reais com um único instrumento
As vantagens dos sensores on-line para análise da qualidade da água estão se tornando cada vez mais amplamente reconhecida. O número real de aplicações, no entanto, continua a ser bastante limitado para esta data devido às capacidades limitadas dos instrumentos disponíveis. A introdução da espectrometria de sondas multi-parâmetros, com baixa necessidade de manutenção, no entanto, está mudando a cara de monitoramento on-line de forma significativa.

Introdução

Qualidade das águas superficiais podem mudar rapidamente, por exemplo, devido ao mau tempo (chuvas) ou eventos de contaminação, como derramamentos de petróleo, run-off das atividades de combate a incêndio, etc A detecção rápida dos contaminantes é importante para auxiliar na mitigação de possíveis efeitos negativos sobre o ambiente e a saúde humana. Monitoramento on-line da qualidade da água real, e não apenas os dados hidrológicos, fornece as informações necessárias para o reconhecimento oportuno de mudanças. Além disso, o monitoramento on-line pode fornecer uma riqueza de dados sobre a dinâmica natural dos sistemas de água, que é impossível de obter usando amostragem grab, que fornece uma imagem muito melhor das verdadeiras mudanças na qualidade da água, enquanto que amostras de agarrar fornecer apenas instantâneos de um pequeno número de momentos no tempo.

Portanto, o uso de analisadores por espectrometria  on-line é cada vez mais vista como um grande benefício o qual proporciona (quase) informação contínua sem  perder nenhuma mudança de qualidade. Estas vantagens têm sido reconhecidos, bem como no tratamento de águas e águas residuais, em que as alterações de concentração e / ou a composição da água de entrada pode ser detectada e, por conseguinte, uma eventual falha do desempenho estação de tratamento pode ser evitado. Além disso, o monitoramento da água potável, ou na fonte ou no sistema de distribuição, permite a identificação de baixa probabilidade / eventos de alto impacto, que possam comprometer a qualidade da água e, como conseqüência saúde pública.
A identificação precoce é o pré-requisito para uma resposta eficaz que reduz ou impede totalmente o impacto negativo de tal contaminação. Espectroscopia de UV / Vis é uma ferramenta que está bem adaptada para realizar estes tipos de controle.

Espectroscopia UV/Vis

O uso de espectroscopia UV / Vis em química analítica remonta aos anos 1950 e 1960. Foi, no entanto, inicialmente associado com equipamento de laboratório grande e caro. Na década de 1980, a introdução de detectores de arranjo de diodos em miniatura, juntamente com micro processadores poderosos e ferramentas matemáticas state-of-the-art, levou a um renascimento da espectroscopia UV / Vis e viu a introdução do compacto, de custo relativamente baixo e ainda assim poderoso UV laboratório / máquinas Vis. No entanto, o mercado para os sensores ópticos / sondas in situ ainda era - e ainda é - dominado por fotômetros relativamente simples que são capazes de medir apenas um ou dois comprimentos de onda de cada vez. Assim, estes instrumentos estão limitados a medir apenas um parâmetro, e na melhor das hipóteses empregar métodos bastante bruto e instável para compensar sensibilidades cruzadas a variações, por exemplo, numa matriz de água. Exemplos de aplicações utilizadas desses instrumentos de comprimento de onda único no monitoramento da qualidade da água são a medida de nitrato, turbidez e orgânicos (indicado como SAC254, coeficiente de absorção espectral em 254 nm). Sensibilidade reduzida transversal, bem como uma riqueza de informação adicional, pode ser obtido quando utilizando a totalidade do espectro de absorção de comprimentos de onda, em vez de simples. A evolução da eletrônica e óptica ao longo dos últimos anos têm permitido o casamento entre espectro UV / Vis  e instrumentos robustos, de pequena escala.

A sonda do espectrômetro

A medição é realizada in situ”,  sem amostragem ou a amostra de pré-tratamento, evitando erros devido a manipulação da amostra, tais como  transporte e o armazenamento da amostra, etc Um ciclo de medição leva entre 20 e 60 segundos, possibilita uma elevada frequência de medição e detecção de rápido mudanças.

Para uma estabilidade de longo prazo do sinal produzido, um cartão de divisão do feixe de luz é utilizada, um feixe passa através da amostra, enquanto que os outros viajam ao longo de um caminho paralelo no interior do aparelho e, assim, atua como uma referência interna. Esse segundo feixe é usada para cancelar as flutuações na energia fonte de luz e variações instrumentais, devido às condições ambientais.

Os instrumentos estão disponíveis com diferentes comprimentos do compartimento de medição, abrindo-se uma vasta gama de aplicações, de água ultra-pura (orgânicos dissolvidos no intervalo ug / L) até águas residuais concentrados (materiais orgânicos e não-dissolvido em dezenas de gramas / L range). Porque nem química nem partes que se deslocam para a limpeza são necessárias para o seu funcionamento, um sistema de limpeza com ar pressurizado é utilizado, o espectrómetro pode funcionar em ambientes agressivos, com pouca ou nenhuma manutenção.

O princípio de medição

Os espectros de absorção, referido como as impressões digitais, obtidos através de espectrómetros em linha são utilizados para a caracterização da água amostrada. Dentro destas impressões digitais pode-se encontrar uma enorme quantidade de informações sobre a composição da água, são utilizados calcular parâmetros específicos, tais como turbidez, concentração de nitrato, e os parâmetros como a soma SAC254, DQO, TOC e DOC.1
Turbidez devido a substâncias suspensas provoca espalhamento de luz e sombras, influenciando, assim, a absorção em toda a impressão digital. Este é um fator importante que influencia a medições in situ e de compensação requer, a fim de obter leituras confiáveis ​​e reproduzíveis.

A compensação turbidez desenvolvido avalia parte do espectro original e, em seguida, calcula uma função que descreve a turbidez. Esta função é usada para compensar o espectro da turbidez e para a determinação do nível de turbidez si / sólidos suspensos totais (SST).

A partir da impressão digital compensados ​​os níveis de compostos dissolvidos pode então ser determinado, ou como os parâmetros de soma tais como DOC ou cor, ou como substâncias individuais, tais como o benzeno ou o ozono. As últimas aplicações usa o reconhecimento da forma dos perfis de absorção características destas substâncias para assegurar um mínimo de sensibilidade   cruzada com outras espécies de absorção de UV

Uma aplicação muito eficaz de espectrômetros on-line e os algoritmos espectrais desenvolvidos é a na analise de TOC/DOC ou COD/BOD (DBO Demanda Bioquimica de Oxigênio. Os analisadores clássicos para se aplicar estes parâmetros, requerem muita manutenção. A substituição por espectrometro elimina este inconvenientes e ao mesmo tempo aumenta a disponibilidade dos resultados de medição e alcança uma precisão que é de cerca de uma ordem de magnitude melhor do que o padrão DOC analysers3.

Aplicação Tipica Monitoração da agua de rios.
Em exemplo prático da analise da agua por espectrometria on-line tem sido utilizado para monitorar a qualidade da água do rio Danúbio, perto de Viena há vários anos. O sistema de controle tem registrado muitas variações na qualidade da água, proveniente de ambas as influências naturais e humanos.

Por exemplo, observou-se um período diário dos orgânicos e concentrações de amônio , como resultado dos ciclos diários da composição do efluente final de estações de tratamento de águas residuais localizadas a montante do local de medição.Nesta aplicação particular, os resultados do sistema de monitorização são transmitidos através de GSM para uma base de dados central de recolha de resultados de várias estações de monitorização. Esta base de dados central também oferece a visualização dos resultados obtidos através da internet e, como tal, está acessível em todo o mundo. Além disso, por causa dos níveis de água fortemente flutuantes no Danúbio, o sistema foi montado sobre um carrinho, para que a instalação é completamente ajustável para o nível real.
Tratamento de Efluentes

Atualmente a utilização de analisadores tipo On-line UV/Vis  esta aumentando consideravelmente o seu uso tanto na monitoração como no controle das estações de tratamento de efluentes.

Os espectrometros on-line são utilizados nas estações de tratamento de efluente para determinar a carga de material orgânico (COD), nitrato e sólidos em suspensão (TSS). Monitoração de efluentes auxiliam as estações de tratamento de efluente a manter a descarga da agua dentro dos padrões ambientais exigidos.

Também permite a avaliação da eficiência de todo o processo de tratamento. Além disso, espectrômetros são aplicados para controlar os passos específicos no processo de tratamento, o mais notável o processo de arejamento. Durante aeração compostos nitrogenados são oxidados para nitrato (nitrificação). No caso de conversão incompleta, no entanto, o nitrito é formada, que é altamente tóxico para os organismos aquáticos.

O controle dos níveis de nitrato e nitrito em que o processo pode ser usado para assegurar a conversão máxima. Em comparação com os horários fixos normalmente utilizadas para orientar este processo, a espectroscopia em linha permite direção do processo de tal modo que o tempo utilizado para cada passo é reduzido para o que está realmente necessária, pois o progresso em diferentes etapas, isto é, nitrificação, desnitrificação e fixação, podem ser monitoradas. Isto permite a maximização do volume de água que pode ser tratada. Além disso, o aumento da eficiência do processo de aeração, muitas vezes faz com que o período de amortização para o investimento em instrumentos seja muito curto.

Monitoração de vazamentos industriais

A principal aplicação da espectroscopia em linha na indústria pode ser encontrada no controle de instalações de tratamento de águas residuais. Uma segunda aplicação, é a detecção de vazamento de produtos. Um exemplo desta  aplicação esta ligada ao alarme de vazamento de hidro carbonetos em uma indústria petroquímica que esteja contaminando o efluente liquido. Espectrómetros também são utilizados, por exemplo, para monitorizar as concentrações de hidro carbonetos totais e benzeno para níveis abaixo de 10 ppb.
n
Um terceiro  exemplo de aplicação é a utilização do espectrómetro em linha para perfilar a propagação de contaminantes nas águas subterrâneas, em zonas industriais, através da inserção de sondas nos furos e as analises das concentrações em várias profundidades no lençol freático. subterrânea.

As características avançadas de espectrometria por on-line

As sondas do  espectrômetro podem gravar  todo o espectro e até recursos mais avançados do que medir parâmetros clássicos são possíveis. O desenvolvimento de novas variáveis​​, chamados parâmetros de alarme, que permitem uma avaliação geral das alterações na qualidade da água, é possível. Tais parâmetros de alarme pode ser visto como parâmetros alternativos, que monitorizam as partes do espectro para os desvios a partir da sua forma normal conhecido.

 Este tipo de reconhecimento de formas é uma estratégia útil para detectar alterações que não vai ser identificada na forma convencional,  único contaminante. Apenas alterações devido a fenômenos naturais extremos e alterações antropogénicas são tipicamente muito mais rápidas do que aquelas que ocorrem  gradualmente devido a  mudanças naturais, tais como mudanças sazonais, é possível identificar as composições de água incomuns unicamente com base mudanças espectrais ao longo do tempo.


Estas aplicações de alarme estão sendo aplicadas para monitorar tanto a água do rio como a água potável em todo o mundo. Espectrometria de UV / Vis on-line provou ser uma ferramenta altamente capazes  para monitorizar a qualidade da água em tempo real em laboratório e diretamente no campo.

Usando um único instrumento, é possível medir vários parâmetros on-line e em vários tipos de líquidos, o que é uma característica única entre os sistemas de sensores online. Como a tecnologia avança e mais experiência é recolhida, uma ainda mais a ampliação de aplicações e um aumento do número de parâmetros que podem ser medidos utilizando esta técnica.

Espectrometro de Massa


Espectrometro Online Thermo modelo PrimaPro

O espectrometro de massa, consegue medir as características de moléculas individuais, fazendo a conversão para os íons de modo que eles possam ser movimentados e manipulado por campos eléctricos e magnéticos externos.

    As três funções essenciais de um espectrómetro de massa, e os componentes associados, são:

1. Uma pequena amostra é ionizada, geralmente para cátions pela perda de um elétron. O Ion Fonte

2. Os íons são classificados e separados de acordo com sua massa e carga. O analisador de massa.

3. Os íons separados são então medidos, e os resultados apresentados no gráfico. O Detector

Como os íons são muito reativos e de curta duração, a sua formação e manipulação devem ser realizados no vácuo. A pressão atmosférica é de cerca de 760 Torr (mm de mercúrio). A pressão sob a qual os íons podem ser tratadas é aproximadamente 10-5 a 10-8 Torr (menos do que uma milionésima parte de uma atmosfera).

Cada uma das três funções listadas acima podem ser realizadas de diferentes maneiras. Em um procedimento comum, a ionização é efetuada por um feixe de electrões de alta energia, e de separação de íons é alcançado através da aceleração e focando os íons de um feixe, o qual é então dobrado por um campo magnético externo.
Os íons são, então, detectados eletronicamente e a informação resultante é armazenado e analisado num computador. Um espectrômetro de massa operacional dessa forma é descrito no diagrama seguinte.

O coração do espectrometro de massa é a fonte de íons. Aqui as moléculas da amostra (pontos pretos) são bombardeados por elétrons (linha azul claro) a emissão de um filamento aquecido. Isso é chamado de (elétron-impact) fonte EI.


São permitidas tanto amostras de gases como líquidos voláteis para dentro da fonte de íons a partir de um reservatório (conforme diagrama acima). Sólidos e líquidos não-voláteis  podem ser introduzidos diretamente. Os cátions formados pelo bombardeio de elétrons (pontos vermelhos) sendo empurrados para longe por um eletrodo repellor (ânions são atraídos para este dispositivo ), e acelera em direção a outros eletrodos, com fendas através das quais os íons trafegam. Alguns fragmento destes íons e cátions menores e também fragmentos neutros. Um campo magnético perpendicular deflete o feixe de íons em forma de arco, cujo raio é inversamente proporcional à massa de cada íon. Os íons mais leves são desviados mais do que os íons mais pesados. Através da variação da intensidade do campo magnético, os íons de massa diferente podem ser focados de forma progressiva, o detector fixo é montado na extremidade de um tubo curvo (também sob um alto vácuo).

A seguir abordamos a teoria que envolve este principio e quando um elétron carregado de alta energia colide com uma molécula  é ionizado batendo longe um dos elétrons moleculares (ou de ligação ou não ligação). Deixando para trás um íon molecular (cor vermelha ).

Energia residual da colisão pode fazer com que o íon molecular se fragmente em partes  neutras (cor verde) e íons fragmentados menores (cor-de-rosa e laranja). O íon molecular é um cation radical, mas
os íons de fragmento podem ser tanto cations radicais (rosa) ou Carbocations (laranja), dependendo da natureza do fragmento neutro.

O espectro de massa será geralmente apresentado como um gráfico de barras verticais, em que cada barra representa um íon com uma razão de massa-para-carga específica (m / z) e o comprimento da barra indica a abundância relativa de o íon. O íon mais intenso é atribuído em uma abundância de 100, e é referido como o pico de base. A maioria dos íons formados num espectrómetro de massa tem uma única carga, de modo que o valor de m / z é equivalente à massa em si.

Espectrômetros de massa modernos, conseguem facilmente distinguir (identificar) os íons diferentes por uma única unidade de massa atômica, e, assim, fornecer valores completamente precisos para a massa molecular de um composto. O íon maior em massa num espectro é normalmente considerado o íon molecular, e os íons de menor massa são fragmentos a partir do íon molecular, assumindo que a amostra é um único composto puro.

Massa atômica é dada em termos da unidade de massa atômica (símbolo: μ) ou dalton (símbolo: Da). Nos últimos anos, tem havido uma mudança gradual para a utilização do dalton, de preferência a unidade de massa atômica.

O dalton é classificado como uma "unidade de não-SI cujos valores em unidades SI devem ser obtidos experimentalmente." É definido como um doze avos da massa restante de um átomo de carbono não ligado -12 no seu estado terreno nuclear e eletrónicos, e tem um valor de 1,660538782 (83) x10-27 kg. O diagrama a seguir mostra o espectro de massa de três compostos simples gasosos, dióxido de carbono, propano e ciclo propano.

As moléculas desses compostos são semelhantes em tamanho, CO2 e C3H8 ambos têm uma massa nominal de 44 Da, C3H6 e tem uma massa de 42 Da. O ião molecular é o ião forte nos espectros de CO2 e C3H6, e é moderadamente forte em propano. A massa de unidade de resolução é prontamente aparente nestes espectros (notar a separação de iões com m / z = 39, 40, 41 e 42 no espectro de ciclo propano). Mesmo que estes compostos são muito semelhantes em tamanho, é uma questão simples para identificá-los a partir de seus espectros de massa individual.

Ao clicar em cada espectro, por sua vez, uma análise de fragmentação parcial e pico a atribuição será exibida. Mesmo em compostos simples como estes, deve notar-se que é raramente possível explicar a origem de todos os íons de fragmento em um espectro. Além disso, a estrutura da maioria dos íons fragmentados raramente é conhecido com certeza.

Uma vez que uma molécula de dióxido de carbono é composta de apenas três átomos, o seu espectro de massa é muito simples. O ião molecular é também o pico de base, e apenas os iões fragmentados são CO (m / z = 28) e O (m / z = 16). O ião molecular de propano tem também m / z = 44, mas não é o íon mais abundante no espectro. A clivagem de uma ligação carbono-carbono dá fragmentos de metilo e de etilo, um dos quais é um carbocation e o outro um radical. Ambas as distribuições são observados, mas o cation acetato maior (m / z = 29) é o mais abundante, possivelmente por causa de seu tamanho permite maior dispersão de carga.

 A clivagem da ligação semelhante em ciclo propano não dá dois fragmentos, de modo que o íon molecular é mais forte do que em propano, e é de facto responsável pelo pico de base. A perda de um átomo de hidrogênio, quer antes quer após a abertura do anel, produz o cátion estável (m / z = 41). O terceiro íon forte do espectro tem m / z = 39 (C3H3). A sua estrutura é incerta, mas duas possibilidades são mostradas na figura. O pequeno m / z = 39 íons em propano e a ausência de am / z = 29 íons em ciclo propano são particularmente significativos em distinguir estes hidrocarbonetos.

Compostos orgânicos mais estáveis ​​têm um número par de elétrons totais, refletindo o fato de que os elétrons ocupam orbitais atômicas e moleculares em pares. Quando um único eletron é removido a partir de uma molécula para dar um íon, a contagem total de eletrons torna-se um número ímpar, e referem-se a tais íons cations radicais. O íon molecular no espectro de massa é sempre um cation radical, mas os íons de fragmento pode ser tanto cations mesmo eletrons ou cations radicais ímpar de eletrons, dependendo do fragmento neutro perdido. As fragmentações mais simples e mais comum são as clivagens títulos produzindo uma (número ímpar de elétrons) radical neutro e um cátion ter um número par de elétrons. A fragmentação menos comum, em que um fragmento neutro mesmo elétron é perdido, produz um íon fragmento cátion radical ímpar de elétrons. Íons fragmento pode-se fragmentar ainda mais.

Como regra geral, os íons ímpar de elétrons podem fragmentar ou a íons ímpares ou pares de elétrons, mas fragmentos de íons pares de elétrons apenas para outros íons pares de elétrons. As massas dos íons moleculares e fragmento refletem também a contagem de electrons, dependendo do número de átomos de azoto nas espécies.

Esta distinção é muito bem ilustrada por dois exemplos a seguir;  a acetona etilo insaturada, de 4-metil-3-penteno-2-ona, à esquerda não tem  azoto de modo a massa do íon molecular (m / z = 98) é um número par. A maioria dos íons fragmentado tem ímpares massas, e, portanto, são cátions pares de elétrons. Dietilmetilamina, por outro lado, tem um átomo de azoto e a sua massa molecular (m / z = 87) é um número impar. A maioria dos íons de fragmento têm massas de numeração par (íons a m / z = 30, 42, 56 e 58 não são rotulados), e até mesmo azoto são cations de elétrons. Os íons fracos de elétrons, mesmo a m / z = 15 e 29 são devidas a metilo e cations de (nenhum átomo de azoto).

Quando os pares de elétrons não-ligados pares estão presentes numa molécula (por exemplo, em N ou O), caminhos de fragmentação pode por vezes ser explicado assumindo que o eletron é parcialmente ausente localizado em que átomo. Alguns destes mecanismos são mostrados acima. Clivagem de ligação gera um radical e um cátion, e ambos os fragmentos, muitas vezes compartilham essas funções, embora de forma desigual.

3. Isotopos

Uma vez que um espectrômetro de massa separa e detecta íons de massas ligeiramente diferentes, facilmente distingue diferentes isótopos de um determinado elemento. Isto manifesta-se mais dramaticamente para compostos contendo cloro e bromo, tal como ilustrado pelos exemplos seguintes.

Como as moléculas de bromo tem apenas dois átomos, o espectro de esquerda virá como uma surpresa se uma única massa atômica de 80 Da é assumida por Br. Os cinco picos nesse conjunto demonstram claramente que o bromo natural é formada por uma mistura de cerca de 50:50 de isótopos com massas atômicas de 79 e 81, Da respectivamente.

Assim sendo, a molécula de bromo pode ser composta por dois átomos 79Br massa (158 Da), 81Br dois átomos de massa (162 Da) ou a combinação mais provável de 79Br, 81Br (massa de 160 Da). Fragmentação de Br2 para um cation de bromo dá então origem a picos de íons com as mesmas dimensões de 79 e 81 Da.




4. Padrões de Fragmentação

A fragmentação de íons moleculares em uma variedade de íons fragmentados podemos comentar que é uma faca de dois gumes. A natureza dos fragmentos geralmente fornece uma pista para a estrutura molecular, mas se o íons molecular tem uma duração menor do que uns poucos microssegundos não irão sobreviver o tempo suficiente para ser observado. Sem um pico de íon molecular, como uma referência, a dificuldade de interpretação de um espectro de massa aumenta acentuadamente.

Porém, a maioria dos compostos orgânicos proporciona espectros de massa que incluem um íon molecular, e aqueles que não costumam responder com sucesso para a utilização de condições mais suaves de ionização.

Entre os compostos orgânicos simples, os íons moleculares mais estáveis ​​são aquelas a partir de anéis aromáticos, outros sistemas de electrons  pi-conjugados e ciclo alcanos.

Álcoois, éteres e alcanos altamente ramificados geralmente apresentam a maior tendência para a
fragmentação . O espectro de massa de dodecano à direita ilustra o comportamento de um alcano ramificado. omo não há hetero-átomos na molécula, não ocorre a não-ligação elétrons da camada de valência.

Por conseguinte, o carácter cation radical do íon molecular (m / z = 170) está deslocado sobre todas as ligações covalentes. Fragmentação de ligações CC ocorre porque são geralmente mais fraca do que ligações CH, e isso produz uma mistura de radicais alquilo e Carbocations alquilo.

A carga positiva geralmente reside  no menor fragmento, portanto, ver uma série homóloga de hexilo (m / z = 85), pentilo (m / z = 71), butilo (m / z = 57), propilo (m / z = 43), de etilo (m / z = 29) e metil (m / z = 15) catiões.

Estes são acompanhadas por um conjunto de carbocations alcenilo correspondentes (por exemplo, m / z = 55, 41 & 27) formado por perda de 2 H. Todos os íons fragmento significativos neste espectro são íons mesmo elétrons.

Na maioria dos espectros de alcano os íons de propilo e butilo são os mais abundantes. A presença de um grupo funcional, em particular um tendo um heteroátomo Y não-ligados com elétrons de valência (Y = N, O, S, X, etc), pode alterar drasticamente a fragmentação.

Analisador (Espectrometro de  RAMAN)

A espectroscopia Raman é uma técnica fotônica de alta resolução que pode proporcionar, em poucos segundos, informação química e estrutural de praticamente qualquer material, sendo composto orgânico ou inorgânico e por este principio permitindo a sua identificação.

Chandrasekhara Venkata Raman, físico indiano que recebeu no ano de 1930 o Premio Nobel de Física pelos trabalhos sobre o espalhamento da luz e a descoberta do Efeito Raman. Em 1957 foi-lhe atribuído o Prêmio Lênin da Paz.

A mudança no comprimento de onda de luz dispersa, durante a passagem através de um meio transparente, a recolha de novos comprimentos de onda (espectro de Raman), sendo característica o meio de dispersão e diferindo do espectro fluorescente por ser muito menos intenso.

I n t r o d u ç ã o

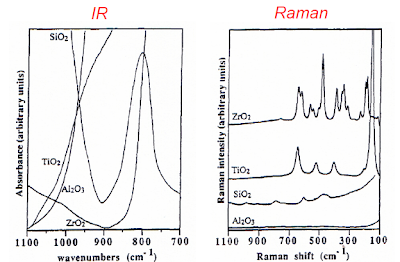

As principais técnicas espectroscopicas aplicadas para detectar as vibrações nas moléculas são baseadas nos processos de absorção de Infra vermelhos e Raman. Elas são amplamente utilizados para fornecer a informação sobre as estruturas químicas e as formas físicas, para identificar substâncias provenientes dos padrões espectrais característicos ("impressão digital"),  e para a determinação quantitativa ou semi-quantitativa da quantidade de uma substância numa amostra. As amostras podem ser examinadas em toda uma gama de estados físicos, por exemplo, na forma de sólidos, líquidos ou vapores, em estados quentes ou frias, em grandes quantidades, na forma de partículas microscópicas, ou como camadas superficiais.

As técnicas são muito amplos e fornecer soluções para uma série de interessantes e desafiadores problemas analíticos. Espalhamento Raman é menos usado do que a absorção de infra vermelho, em grande parte devido a problemas com a degradação da amostra e de fluorescência. No entanto, avanços recentes na tecnologia do instrumento tem simplificado o equipamento e reduz substancialmente os problemas.
Estes avanços, juntamente com a capacidade de espectroscopia de Raman para examinar soluções aquosas, as amostras dentro de recipientes de vidro e as amostras sem qualquer preparação, têm levado a um rápido crescimento do
aplicação da técnica.


Na prática, a espectroscopia Raman moderna é simples. Parâmetros do instrumento variáveis ​​são poucos, manipulação espectral é mínima e uma simples interpretação dos dados pode ser suficiente. para estabelecer os princípios básicos e métodos experimentais para dar ao leitor uma compreensão sólida da teoria básica e considerações práticas para que a técnica pode ser aplicada em nível muitas vezes necessário para aplicações atuais.
No entanto, espalhamento Raman é uma técnica desenvolvida, com muita informação importante, muitas vezes não utilizado ou reconhecido. Posteriormente capítulos irá desenvolver a teoria mínima necessária para se obter uma compreensão mais detalhada dos dados obtidos e, para permitir a compreensão de algumas das muitas técnicas mais avançadas que têm vantagens específicas para algumas aplicações.

T e o r i a    B á s i c a

Quando a luz interage com a matéria, os fotons que compõem a luz pode ser absorvida ou dispersa, ou não pode interagir com o material e pode passar diretamente através dele. Se a energia de um foton incidente corresponde à diferença entre a energia do estado fundamental de uma molécula e um estado animado, o foton pode ser absorvido e a molécula promovida para o estado de energia mais elevado. É esta variação que é medido em espectroscopia de absorção, através da detecção de que a perda de energia de radiação da luz.
No entanto, também é possível que o foton para interagir com a molécula a partir dele e de dispersão. Neste caso, não há necessidade de que o foton para ter uma energia que corresponde a diferença entre os dois níveis de energia da molécula. Os fotons dispersos podem ser observadas através da recolha de luz em um ângulo para o feixe de luz incidente, e desde que não haja absorção de quaisquer transições eletrónicas que têm energias semelhantes às da luz incidente, a eficiência aumenta à medida que a quarta potência da frequência a luz incidente.
Dispersão é uma técnica vulgarmente utilizada.

Por exemplo, é amplamente utilizada para a medição de tamanho de partícula e distribuição de tamanho para tamanhos menores do que 1 mm. Um exemplo cotidiano desta situação é que o céu é azul porque a luz azul de energia mais elevada está espalhado a partir de moléculas e partículas na atmosfera de forma mais eficiente do que a menor luz vermelha de energia. No entanto, a técnica de espalhamento principal utilizado para a identificação molecular é Raman.

Raman não necessita de harmonização da radiação incidente para a diferença de energia entre o solo e estados excitados. Na dispersão de Raman, a luz interage com a molécula e distorce
(polariza) da nuvem de electrons em torno do núcleo de modo a formar um ciclo de vida curta.

Principais Caracteristicas;


Espectroscopico Raman tipo “in-situ”

Os gráficos indicados a seguir mostram o resultado das analises realizadas por um analisador do tipo IR (infra vermelho) e um Espectroscopico Raman.


Os gráficos a seguir mostram o resultado das analises realizadas por um espectrômetro por IR (infra vermelho) e outro via Espetroscopico de Raman.



Espectrometro de Raman para aplicações on-line

O analisador por espalhamento Raman baseada em fibra óptica para análise em tempo real, on-line para analise  gasolina e demais componentes  da gasolina, além do óleo diesel, querosene de aviação e querosene.

Análise de Raman é bem adequado para mistura de gasolina por várias razões;

1. Espalhamento Raman não exige condicionamento de amostras,

2. A alta resolução os espectros de Raman da gasolina permitir que os vários componentes químicos para ser distinguida e quantificados,

3. Trabalhando na região NIR permite o acoplamento de fibras ópticas da sonda de fluxo de amostra e o analisador de Raman

4. Trabalhando com fibras ópticas permite a multiplexação muitas sondas Raman individuais para um único instrumento, reduzindo a calibragem do instrumento e simplificando a manutenção geral.

Monitoração contínua in-situ, um dos fluxos de componentes ou produtos finais podem fornecer feedback quase que instantâneo sobre as alterações importantes no processo de mistura, que podem conduzir a um controle de processo em tempo real, a melhoria da qualidade do produto acabado, a redução do custo global, e minimizados de resíduos.

Uma representação esquemática dos componentes do nosso sistema analisador de Raman é exibida. Utilizamos a nossa frequência estabilizada, laser de alta potência (Patente No. 6.100.975) por amostra de excitação, e o laser pode ser configurada para aplicações específicas para operar em qualquer lugar na gama de comprimentos de onda 640-850 nm. A saída do laser é então acoplado a uma fibra de excitação que pode ser de até 300 metros (1000 pés) de comprimento. A sonda de Raman (descrito em mais pormenor a seguir) está localizada na outra extremidade da fibra de excitação. Amostra de excitação e recolha ocorre a partir da extremidade da sonda de Raman, e o sinal de Raman é acoplado a uma fibra de recolha em que é transmitido ao nosso espectrógrafo (Patente No. 6.028.667). A detecção das frequências individuais Raman é pré-formado por meio de um sensor CCD. O nosso software PROspectTM gera as previsões de Raman do espectro adquirido e também controla a totalidade das ligações de interface de eletronica utilizados para operar o analisador de Raman. Uma vantagem com esta configuração é que apenas estão a transmitir a luz para e a partir da amostra e não utilizam qualquer energia eléctrica à sonda de amostragem e assim as sondas são intrinsecamente seguro.

O PI-200 analisador de Raman pode detectar concentrações de líquidos para o nível de 5 ppm. O instrumento também pode estar ligado a um multiplexador de fibra óptica (Patente No. 6.859.581), que pode ser configurado para rodar até 18 canais de série individuais fora um único instrumento. Um dos canais do multiplexador pode ser usado como um canal, onde o desempenho de uma amostra de referência fornece instrumentos diagnósticos em tempo real

Sonda de Raman tipo in-line

As sondas projetadas são do tipo retrátil com o objetivo de facilitar o acesso para limpeza e podem suportar pressões até  (200 psi). Para aplicações em altas pressões se faz necessário acoplamentos atráves de flanges soldados que suportam pressões máximas de até 3.000 psi.
As amostras são excitadas, coletadas e conduzidas via uma janela de safira localizada na parte imersa do probe (ponta do probe)  e suportam temperaturas acima de 250OC.

A sonda Raman in-line e célula de fluxo são utilizadas para monitorar a linha de  slip-stream por exemplo. A sonda de Raman é protegida do fluxo de amostra por uma janela de safira, que suporta pressões de até 550 psi. A sonda de alta temperatura é opcional e os projetos de célula de fluxo estão disponíveis desde temperatura de até 250 C e pressão de 3.000 psi. As taxas de fluxo típicas são entre 20 a 50 cc / min. A célula da amostra possui um espaço morto mínimo e pode ser facilmente limpo, se necessário.

Acessórios de compressão de aço inoxidável convencionais permitem a conexão rápida com um fluxo de amostragem convencional. Assim como as sondas de imersão Raman da unidade in-line  esta opção também é intrinsecamente segura e sem conexões elétricas e pode ser usado com cabos de fibra óptica com comprimento de até 300 metros (1.000 pés) de comprimento. A sonda in-line é envolto em um gabinete NEMA 4x 12 ou NEMA que a protege do ambiente externo.

 In-Line Flow Cell para aplicações em área classificada.


(Nereu Guimarães (ng1949@uol.com.br)

Nenhum comentário:

Postar um comentário
